LH-1050FFS全自动清废烫金模切机(全息定位功能)

LH-1050FHS在原有烫金机的基础上,增加了清废功能,能够一次性完成烫金、模切、清废,极大提高了工作效率,节省了人工成本。3纵+2横铝箔独立送箔系统,既保证高速下电化铝平稳、精确送出,又可将铝箔进给误差控制在1mm以内,极大节约了电化铝。日本安川伺服系统、配合日本神视光标检测系统,让烫印精准度大大提升。12独立温区,精准控制加热系统,保证烫印过程的温度稳定。

LH-1050FFS全自动清废烫金模切机(全息定位功能)

一、飞达部

高速送纸飞达头,特种合金材质制造,并采用4吸4送8个强力吸嘴,并且可以根据纸张情况自由调节飞达头的前、后、高、低,保证从60克/平方米的薄纸,到2000克/平方的卡纸、瓦楞纸的平稳送纸。高速飞达自带除静电功能,更好地确保纸张传送过程中的平稳和后续工作的精度。

LH-1050FFS全自动清废烫金模切机(全息定位功能)

二、输纸部

倾斜式送纸台面,更适合高速下薄纸的输送与定位。拉、推两用侧规装置,可根据纸张切换调节,简便易操作。到位减速机构,让输送过程更加稳定。双张检测控制系统,确保进纸安全,避免纸张浪费。

LH-1050FFS全自动清废烫金模切机(全息定位功能)

三、主机部

主机心脏部分主要机件曲轴、蜗杆、蜗轮、肘杆轴,均采用进口高级合金材质,加上我司独特的手工刮瓦工艺,大幅度提高主机运行寿命和平稳性。涡轮曲柄带动肘杆式高精度平面模切下工作台,固定式高精密度平面模切上工作台,确保模切的平整和精确。

LH-1050FFS全自动清废烫金模切机(全息定位功能)

四、气动离合

意大利OPMI进口气动离合器,能够有效降低机器运行时的噪音,同时减少气动冲击。配合电动数显,简单精准地控制模切平台的升退压力。

LH-1050FFS全自动清废烫金模切机(全息定位功能)

五、间歇分割器和扭力限制器

台湾进口间歇分割器和扭力限制器——科技多片式平行凸轮间歇链排传动装置,使用寿命长久。高灵敏度,在保证机器运行时的安全性的同时,又能确保操作人员的人身安全。

LH-1050FFS全自动清废烫金模切机(全息定位功能)

六、烫金部

配备3轴铝箔独立送箔系统,保证铝箔进给误差控制在1mm的范围内,极大的节约了电化铝,张力更稳定,为高速、平稳、准确的烫印提供了有效保证。控制系统采用独特的可编程系统(日本松下PLC)。保证了机器各个部位动作的准确快速响应,并可实现普通烫和全息烫的自动转换。

LH-1050FFS全自动清废烫金模切机(全息定位功能)

七、清废部

三联协动式清废装置,动作和谐、精准有力,可以有效地清楚各种异型废料,中间以及四周废料(包含叼口边)。抽屉式清废模式,上、下模具的装卸简单快捷。清废冲针配合弹性顶杆,可轻松清除≧3mm的废孔边。

LH-1050FFS全自动清废烫金模切机(全息定位功能)

八、牙排链条

牙排及牙排链条选用台湾佳速特殊超硬铝合金,表面经过阳极氧化处理,能在高速运动中实现精准模切和压凹凸等工艺,完美地实现高精度控制。牙排主传动链条采用德国锐诺德特殊链条,强度相对增强了45%,延长使用寿命的同时,又提升了机器运转的稳定性。

LH-1050FFS全自动清废烫金模切机(全息定位功能)

九、收纸部

收纸部不停副收纸装置,能够实现整齐有序、自动收纸,大大提高工作效率。不停机取样装置,能够随时查看模切纸张。分段可调毛刷及纸张吹起装置,实现成品的稳定回收。

LH-1050FFS全自动清废烫金模切机(全息定位功能)

加工材料


LH-1050FFS全自动清废烫金模切机(全息定位功能)

使用领域

LH-1050FFS全自动清废烫金模切机(全息定位功能)

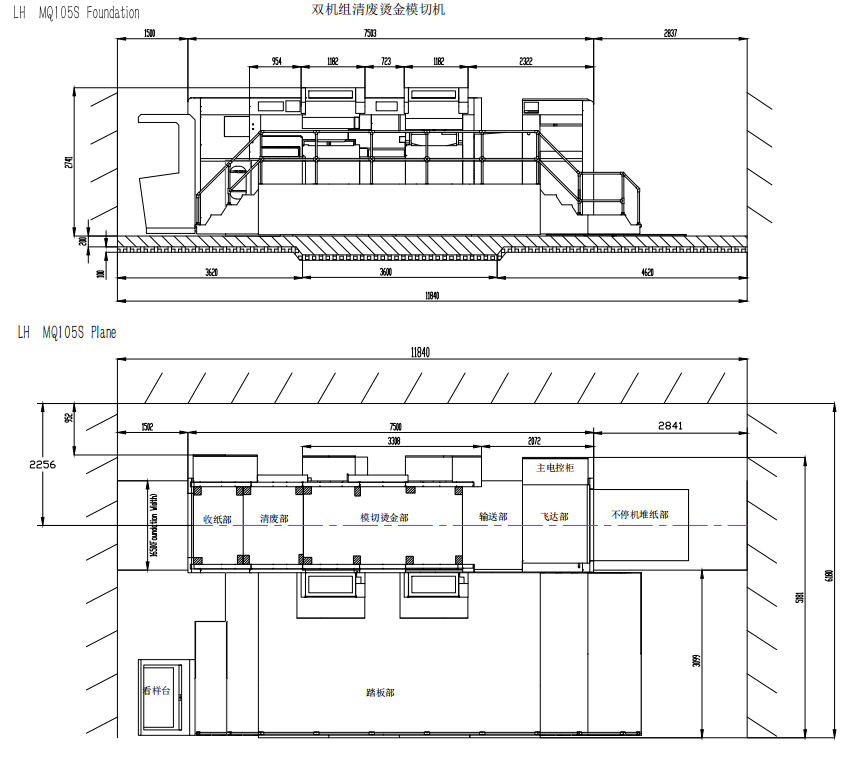

地基图

LH-1050FFS全自动清废烫金模切机(全息定位功能)
