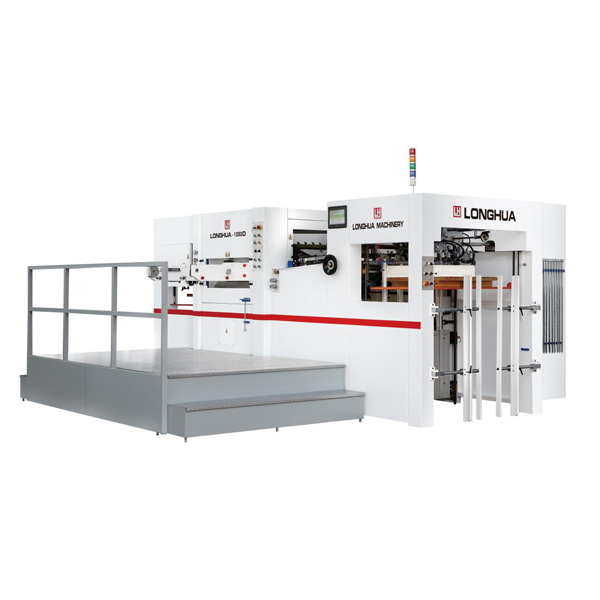

LH-1050D全自动深压纹模切机,该机型拥有高达580吨模切压纹压力,加上12个独立加热温区,是温度和压力的完美结合,使得热压纹、热压凹凸、热压痕等工艺如探囊取物一般简单。最高16厘米的加厚墙板,以及各部位加强装置,让压纹过程平稳如泰山,既保证了产品的精度,也保证了机器的寿命和工作人员的人身安全。

一、飞达部

高速送纸飞达头,特种合金材质制造,并采用4吸4送8个强力吸嘴,并且可以根据纸张情况自由调节飞达头的前、后、高、低,保证从60克/平方米的薄纸,到2000克/平方的卡纸、瓦楞纸的平稳送纸。高速飞达自带除静电功能,更好地确保纸张传送过程中的平稳和后续工作的精度。

二、输纸部

倾斜式送纸台面,更适合高速下薄纸的输送与定位。拉、推两用侧规装置,可根据纸张切换调节,简便易操作。到位减速机构,让输送过程更加稳定。双张检测控制系统,确保进纸安全,避免纸张浪费。

三、主机部

主机心脏部分主要机件曲轴、蜗杆、蜗轮、肘杆轴,均采用进口高级合金材质,加上我司独特的手工刮瓦工艺,大幅度提高主机运行寿命和平稳性。涡轮曲柄带动肘杆式高精度平面模切下工作台,固定式高精密度平面模切上工作台,确保模切的平整和精确。

四、气动离合

意大利OPMI进口气动离合器,能够有效降低机器运行时的噪音,同时减少气动冲击。配合电动数显,简单精准地控制模切平台的升退压力。

五、间歇分割器和扭力限制器

台湾进口间歇分割器和扭力限制器——科技多片式平行凸轮间歇链排传动装置,使用寿命长久。高灵敏度,在保证机器运行时的安全性的同时,又能确保操作人员的人身安全。

六、压纹部

模切平台上增加12个独立加热温区,根据不同产品独立控温,精准加热控温的同时,又达到省电的效果。热压蜂窝版采用高强度耐热铸件材料,高温不变形。热压蜂窝版和模切刀模板可互相置换,从而实现热压和模切功能的转换。

七、牙排链条

牙排及牙排链条选用台湾佳速特殊超硬铝合金,表面经过阳极氧化处理,能在高速运动中实现精准模切和压凹凸等工艺,完美地实现高精度控制。牙排主传动链条采用德国锐诺德特殊链条,强度相对增强了45%,延长使用寿命的同时,又提升了机器运转的稳定性。

八、HMI

整机采用进口高分辨率人机界面进行人机交流,可对机器的运行状态进行实时监控显示,使得机器调整和故障排除方便快捷、安全可靠。电路控制日本三菱PLC,运算执行速度更快更稳定。

九、收纸部

收纸部不停副收纸装置,能够实现整齐有序、自动收纸,大大提高工作效率。不停机取样装置,能够随时查看模切纸张。分段可调毛刷及纸张吹起装置,实现成品的稳定回收。

加工材料

使用领域

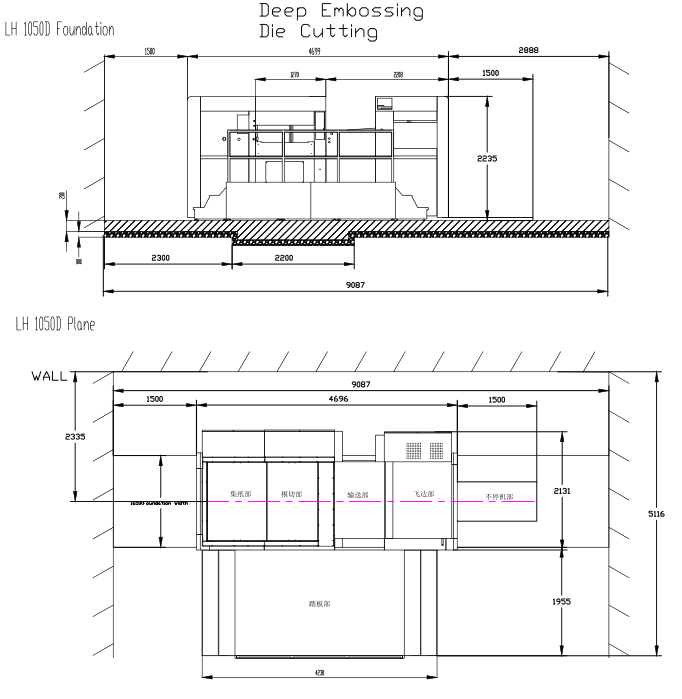

地基图
